Co oznacza SDR w rurze? Kompletny przewodnik

Co oznacza SDR?

SDR oznacza Standardowy współczynnik wymiarów i jest to jedna z pierwszych specyfikacji, które sprawdza inżynier przy wyborze rury z tworzywa sztucznego do projektu. Liczba informuje, jak średnica zewnętrzna rury odnosi się do jej grubości ścianki, co z kolei określa, jakie ciśnienie rura może bezpiecznie wytrzymać. Na przykład rura oznaczona SDR 11 ma średnicę zewnętrzną jedenastokrotność minimalnej grubości ścianki.

Termin ten pojawia się stale w specyfikacjach rurociągów wodociągowych, gazowych, kanalizacyjnych i przemysłowych, szczególnie w przypadku rur ciśnieniowych z HDPE i PVC. Producenci produkujący A pełna gama produktów z rur HDPE zazwyczaj podaje się SDR obok średnicy rury i klasy ciśnienia, ponieważ te trzy wartości razem definiują parametry znamionowe rury.

Jak oblicza się SDR

Wzór na SDR jest prosty:

SDR = średnica zewnętrzna ÷ minimalna grubość ścianki

Weź rurę o średnicy zewnętrznej 4,5 cala i minimalnej grubości ścianki 0,409 cala. Podziel jedną przez drugą, a otrzymasz wynik 11, więc rura zostanie sklasyfikowana jako SDR 11. Zmień grubość ścianki na 0,265 cala na tej samej średnicy, a SDR wzrośnie do 17. Nic w zakresie średnicy zewnętrznej się nie zmieniło – zmieniła się tylko ściana i ta pojedyncza zmienna jest uwzględniana przez liczbę SDR.

Dlaczego SDR ma znaczenie dla wydajności rur

SDR to nie tylko etykieta wymiarowa — to bezpośredni wskaźnik tego, jakie ciśnienie wewnętrzne może wytrzymać rura. Zależność przebiega w jednym wyraźnym kierunku: niższa liczba SDR oznacza grubszą ściankę w stosunku do średnicy rury, a grubsza ścianka wytrzymuje wyższe ciśnienie. Wyższa liczba SDR oznacza cieńszą ściankę, niższą zdolność ciśnieniową i zazwyczaj lżejszą, tańszą rurę.

Z tego powodu dwie rury o różnych średnicach, ale o tym samym SDR, mają tę samą wartość ciśnienia, pod warunkiem, że są wykonane z tego samego materiału. Zarówno 2-calowa rura SDR 11 HDPE, jak i 12-calowa rura SDR 11 HDPE mają takie samo ciśnienie robocze, ponieważ stosunek ścianki do średnicy pozostaje stały. Ta spójność jest częścią tego, co sprawia rura z polietylenu o dużej gęstości do dystrybucji wody łatwe do określenia w systemie z różnymi średnicami rur.

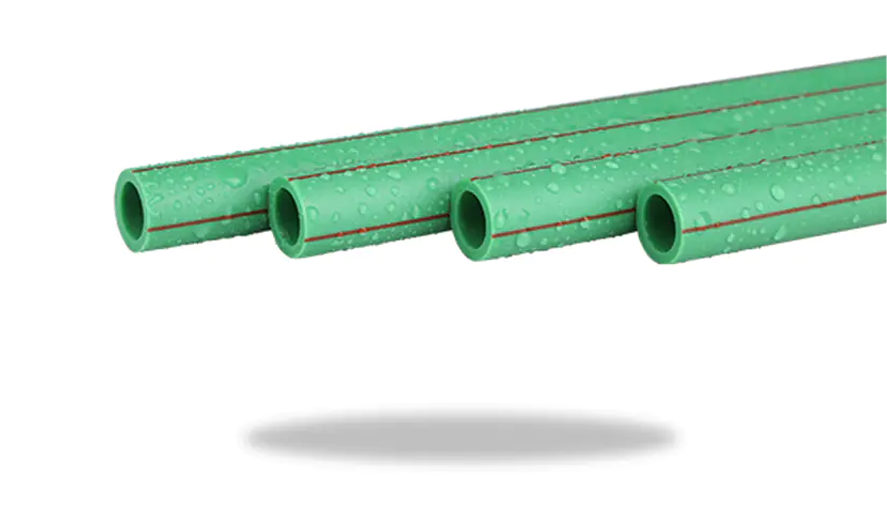

Grubość ścianki wynikająca z SDR wpływa również na sztywność. Rura o niższym SDR jest bardziej odporna na ugięcie pod obciążeniem gruntem i ruchem drogowym niż cienkościenna rura o wysokim SDR, co ma znaczenie w przypadku instalacji podziemnych. Ta sama logika rozciąga się na inne systemy rur z tworzyw sztucznych — np wytrzymałość mechaniczna i odporność na ściskanie rury PPR wynika z porównywalnej zależności grubości ścianki.

SDR vs. DR: Jaka jest różnica

SDR i DR są obliczane w ten sam sposób i opisują ten sam związek fizyczny, ale nie są to terminy zamienne. DR (współczynnik wymiaru) dotyczy dowolnego stosunku średnicy zewnętrznej do grubości ścianki. SDR odnosi się w szczególności do wskaźników mieszczących się w znormalizowanych szeregach liczbowych określonych przez ANSI: 9, 11, 13,5, 17, 21, 26 i 32,5. Każdy krok w górę w tej serii oznacza w przybliżeniu 20% zmniejszenie grubości ściany w porównaniu z poprzednią.

Niektóre standardy rur wykorzystują współczynniki wymiarów, które nie mieszczą się w tej serii. Na przykład rura PVC AWWA C900 jest produkowana w klasach DR 14, DR 18 i DR 25 – wartościach wybranych tak, aby osiągnąć określone klasy ciśnienia, a nie podążać za postępem ANSI. Rury te są poprawnie nazywane rurami DR, a nie rurami SDR, mimo że podstawowa matematyka jest identyczna. W codziennych rozmowach te dwa terminy są używane luźno, ale rozróżnienie ma znaczenie przy pisaniu specyfikacji lub porównywaniu rur z różnymi materiałami z tworzyw sztucznych, sposób Rura HDPE jest porównywalna z rurą PVC i stalową w siłę i elastyczność.

Typowe wartości SDR i ich zastosowania

Nie każda wartość SDR pasuje do każdego zadania. Niższe liczby dotyczą miejsc, w których ciśnienie jest najwyższe; wyższe liczby występują tam, gdzie ładunek jest lżejszy lub nie istnieje.

SDR 11 ma szczególnie szerokie zastosowanie, ponieważ równoważy zdolność ciśnieniową z kosztami materiałów i jest to standardowa ocena dla większości rurociągów dystrybucyjnych gazu ziemnego, a także wielu Produkty z rur HDPE zaprojektowane do dystrybucji gazu . Natomiast rury o klasie SDR 26 lub 32,5 sprawdzają się w drenażach zasilanych grawitacyjnie, gdzie ciśnienie wewnętrzne jest minimalne, a priorytetem jest oszczędność kosztów nad wytrzymałością na rozerwanie.

Jak wybrać odpowiedni SDR

Wybór SDR rozpoczyna się od ciśnienia roboczego, jakie musi wytrzymać rura, łącznie z wysokością podnoszenia w systemie. Stamtąd kilka innych czynników zazwyczaj popycha wybór w stronę niższej lub wyższej liczby.

• Ciśnienie udarowe spowodowane pracą pompy, zamknięciem zaworu lub użyciem hydrantu, które może chwilowo przekroczyć ciśnienie w stanie ustalonym
• Metoda instalacji — wiercenie kierunkowe i pękanie rur powodują naprężenia rozciągające, które często wymagają grubszej ściany, niż wymagałoby to samo ciśnienie znamionowe
• Temperatura robocza, ponieważ wartości ciśnienia dla rur z tworzyw sztucznych opierają się na standardowej temperaturze odniesienia i maleją wraz ze wzrostem temperatury
• Obciążenie zewnętrzne wynikające z głębokości zakopania, warunków gruntowych i ruchu drogowego, które wpływa na wymaganą sztywność obwodową rury

Według Wytyczne techniczne Instytutu Plastics Pipe dotyczące stosunków wymiarowych HDPE Dopasowanie SDR zarówno do ciśnienia, jak i warunków instalacji – a nie samego ciśnienia – jest tym, co zapewnia działanie systemu rurowego przez cały projektowany okres użytkowania. Zapewnienie SDR od razu pozwala uniknąć kosztownych niedopasowań w przypadku złączek i sprzętu do zgrzewania na całej linii, ponieważ złącza, złączki i narzędzia spawalnicze są zbudowane wokół określonego zakresu SDR. Aby uzyskać szersze spojrzenie na to, jak te wartości znamionowe wpisują się w ogólny dobór rur, zobacz zalety i obszary zastosowań rur z polietylenu o dużej gęstości .
